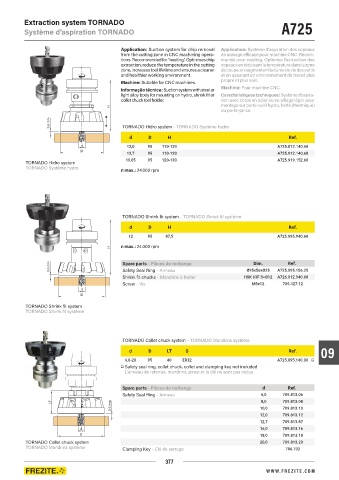

Extraction system TORNADO A725
Système d’aspiration TORNADO

Application: Suction system for chip removal Application: Système d’aspiration des copeaux
from the cutting zone in CNC machining opera- en usinage efficace pour machine CNC. Recom-
tions. Recommended for "nesting". Optimises chip mandé pour nesting. Optimise l'extraction des
extraction, reduce the temperature in the cutting copeaux en réduisant la température dans la zone
zone, increases tool lifetime and ensures a cleaner de coupe, en augmentant la durée de vie des outils
and healthier working environment. et en assurant un environnement de travail plus
propre et plus sain.
Machine: Suitable for CNC machines.
Machine: Pour machine CNC.
Informação técnica: Suction system with steel or
light alloy body for mounting on hydro, shrink fit or Caractéristiques techniques: Système d'aspira-
collet chuck tool holder. tion avec corps en acier ou en alliage léger pour
montage sur porte-outil hydro, fretté (thermique)
H
ou porte-pince.
3-5 mm TORNADO Hidro system - TORNADO Système hydro

d D H Ref.
12,0 95 110-120 A725.012.140.60
12,7 95 110-120 A725.912.140.60
19,05 95 120-130 A725.919.152.60
TORNADO Hidro system
TORNADO Système hydro
n max.: 24.000 rpm

TORNADO Shrink fit system - TORNADO Shrink fit système
d D H Ref.
12 95 87,5 A725.095.940.60

H n max.: 24.000 rpm

Dim.
Ref.
3-5 mm Spare parts - Pièces de rechange Ø95x56xØ25 A725.095.156.25
Safety Seal Ring - Anneau
Shrink fit chucks - Mandrins à fretter HSK 63F S=Ø12 A726.012.940.60
Screw - Vis M5x12 705.427.12

TORNADO Shrink fit system
TORNADO Shrink fit système

TORNADO Collet chuck system - TORNADO Mandrins système
d D LT S Ref. 09
6,0-20 95 40 ER32 A725.095.140.00 ʄ
Ŷ Safety seal ring, collet chuck, collet and clamping key not included
L'anneau de retenue, mandrins, pince et la clé ne sont pas inclus

Spare parts - Pièces de rechange d Ref.
Safety Seal Ring - Anneau 6,0 709.813.06
LT 8,0 709.813.08
3-5 mm 10,0 709.813.10
12,0 709.813.12
12,7 709.813.87
16,0 709.813.16
18,0 709.813.18
TORNADO Collet chuck system 20,0 709.813.20
TORNADO Mandrins système Clamping Key - Clé de serrage 706.702
377
