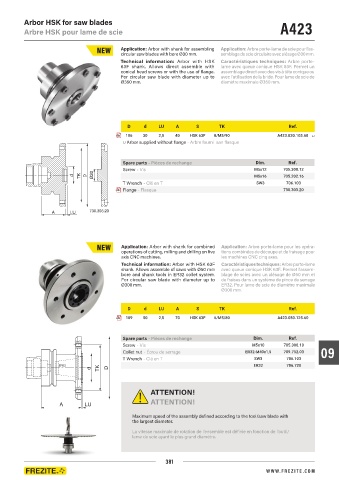

Arbor HSK for saw blades A423
Arbre HSK pour lame de scie

Application: Arbor with shank for assembling Application: Arbre porte-lame de scie pour l'as-
circular saw blades with bore Ø30 mm. semblage de scie circulaire avec alésage Ø30 mm.
Technical information: Arbor with HSK Caractéristiques techniques: Arbre porte-
63F shank. Allows direct assemble with lame avec queue conique HSK 63F. Permet un
conical head screws or with the use of flange. assemblage direct avec des vis à tête conique ou
For circular saw blade with diameter up to avec l'utilisation de la bride. Pour lame de scie de
Ø350 mm. diamètre maximale Ø350 mm.

D d LU A S TK Ref.
106 30 2,5 40 HSK 63F 8/M5/90 A423.030.103.60 Ƒ
Ƒ Arbor supplied without flange - Arbre fourni san flasque

Spare parts - Pièces de rechange Dim. Ref.
Screw - Vis M5x12 705.300.12
d TK D Ø20 M5x16 705.202.16
T Wrench - Clé en T SW3 706.103
Flange - Flasque 730.303.20

A LU 730.303.20

Application: Arbor with shank for combined Application: Arbre porte-lame pour les opéra-
operations of cutting, milling and drilling on five tions combinées de découpe et de fraisage pour
axis CNC machines. les machines CNC cinq axes.
Technical information: Arbor with HSK 63F Caractéristiques techniques: Arbre porte-lame
shank. Allows assemble of saws with Ø50 mm avec queue conique HSK 63F. Permet l'assem-
bore and shank tools in ER32 collet system. blage de scies avec un alésage de Ø50 mm et
For circular saw blade with diameter up to de fraises dans un système de pince de serrage
Ø300 mm. ER32. Pour lame de scie de diamètre maximale
Ø300 mm.

D d LU A S TK Ref.
109 50 2,5 70 HSK 63F 6/M5/80 A423.050.125.60

Spare parts - Pièces de rechange Dim. Ref.
Screw - Vis M5x10 705.300.10
Collet nut - Écrou de serrage ER32-M40x1,5 709.752.03 09
T Wrench - Clé en T SW3 706.103
ER32 ER32 706.720
d TK D

! ATTENTION!

A LU ATTENTION!

Maximum speed of the assembly defined according to the tool/saw blade with
the largest diameter.
La vitesse maximale de rotation de l'ensemble est définie en fonction de l'outil/
lame de scie ayant le plus grand diamètre.
