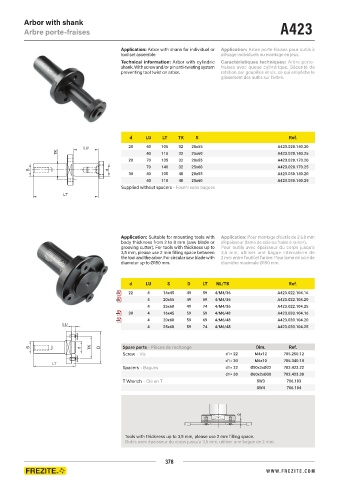

Arbor with shank A423
Arbre porte-fraises

Application: Arbor with shank for individual or Application: Arbre porte-fraises pour outils à
tool set assemble. alésage individuels ou montage en jeux.
Technical information: Arbor with cylindric Caractéristiques techniques: Arbre porte-
shank. With screw and/or pin anti-twisting system fraises avec queue cylindrique. Sécurité de
preventing tool twist on arbor. rotation par goupilles et vis, ce qui empêche le
glissement des outils sur l’arbre.

d LU LT TK S Ref.
LU 20 40 105 32 20x55 A423.020.140.20
40 110 32 25x60 A423.020.140.25
20 70 135 32 20x55 A423.020.170.20
70 140 32 25x60 A423.020.170.25
30 40 105 48 20x55 A423.030.140.20
40 110 48 25x60 A423.030.140.25
Supplied without spacers - Fourni sans bagues

Application: Suitable for mounting tools with Application: Pour montage d’outils de 2 à 8 mm
body thickness from 2 to 8 mm (saw blade or d’épaisseur (lame de scie ou fraise á rainer).
grooving cutter). For tools with thickness up to Pour outils avec épaisseur du corps jusqu’a
3,5 mm, please use 2 mm filling space between 3,5 mm, utiliser une bague intercalaire de
the tool and the arbor. For circular saw blade with 2 mm entre l’outil et l’arbre. Pour lame de scie de
diameter up to Ø150 mm. diamètre maximale Ø150 mm.

d LU S D LT NL/TK Ref.
22 4 16x45 49 59 4/M4/36 A423.022.104.16
4 20x55 49 69 4/M4/36 A423.022.104.20
4 25x60 49 74 4/M4/36 A423.022.104.25
30 4 16x45 59 59 4/M6/48 A423.030.104.16
4 20x60 59 69 4/M6/48 A423.030.104.20
LU
4 25x60 59 74 4/M6/48 A423.030.104.25

D Spare parts - Pièces de rechange Dim. Ref.
Screw - Vis d1= 22 M4x12 705.250.12
d1= 30 M6x10 705.340.10
LT
Spacers - Bagues d1= 22 Ø50x2xØ22 703.423.22
d1= 30 Ø60x2xØ30 703.423.30
T Wrench - Clé en T SW3 706.103
SW4 706.104

Tools with thickness up to 3,5 mm, please use 2 mm filling space.
Outils avec épaisseur du corps jusqu’a 3,5 mm, utiliser une bague de 2 mm.
