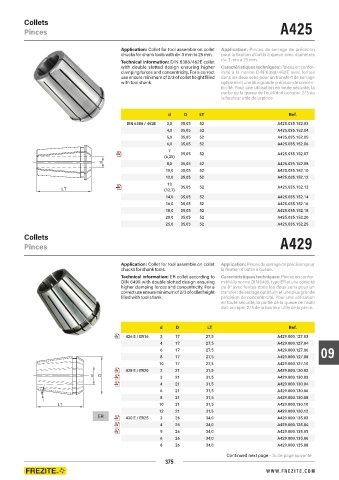

Collets A425
Pinces

Application: Collet for tool assemble on collet Application: Pinces de serrage de précision
chucks for shank tools with d= 3 mm to 25 mm. pour la fixation d’outils à queue avec diamètres
d= 3 mm a 25 mm.
Technical information: DIN 6388/462E collet
with double slotted design ensuring higher Caractéristiques techniques: Pinces en confor-
clamping forces and concentricity. For a correct mité à la norme DIN 6388/462E avec fentes
use ensure minimum of 2/3 of collet height filled dans les deux sens pour un transfert de serrage
with tool shank. optimum et une plus grande précision de concen-
tricité. Pour une utilisation en toute sécurité, la
partie de la queue de l’outil doit occuper 2/3 de
la hauteur utile de la pince.

d D LT Ref.

DIN 6388 / 462E 3,0 35,05 52 A425.035.152.03
4,0 35,05 52 A425.035.152.04
5,0 35,05 52 A425.035.152.05
6,0 35,05 52 A425.035.152.06
7
(6,35) 35,05 52 A425.035.152.07
8,0 35,05 52 A425.035.152.08
10,0 35,05 52 A425.035.152.10
12,0 35,05 52 A425.035.152.12
13
(12,7) 35,05 52 A425.035.152.13
14,0 35,05 52 A425.035.152.14
16,0 35,05 52 A425.035.152.16
18,0 35,05 52 A425.035.152.18
20,0 35,05 52 A425.035.152.20
25,0 35,05 52 A425.035.152.25
Collets A429
Pinces

Application: Collet for tool assemble on collet Application: Pinces de serrage de précision pour
chucks for shank tools. la fixation d’outils à queue.
Technical information: ER collet according to Caractéristiques techniques: Pinces en confor-
DIN 6499 with double slotted design ensuring mité à la norme DIN 6499, type ER et une conicité
higher clamping forces and concentricity. For a de 8° avec fentes dans les deux sens pour un
correct use ensure minimum of 2/3 of collet height transfert de serrage optimum et une plus grande
filled with tool shank. précision de concentricité. Pour une utilisation
en toute sécurité, la partie de la queue de l’outil
doit occuper 2/3 de la hauteur utile de la pince.

d D LT Ref.
426 E / ER16 3 17 27,5 A429.000.127.03
4 17 27,5 A429.000.127.04
6 17 27,5 A429.000.127.06 09
8 17 27,5 A429.000.127.08
10 17 27,5 A429.000.127.10
428 E / ER20 2 21 31,5 A429.000.130.02
3 21 31,5 A429.000.130.03
4 21 31,5 A429.000.130.04
6 21 31,5 A429.000.130.06
8 21 31,5 A429.000.130.08
10 21 31,5 A429.000.130.10
12 21 31,5 A429.000.130.12
ER 430 E / ER25 3 26 34,0 A429.000.135.03
4 26 34,0 A429.000.135.04
5 26 34,0 A429.000.135.05
6 26 34,0 A429.000.135.06
8 26 34,0 A429.000.135.08
Continued next page - Suite page suivante
