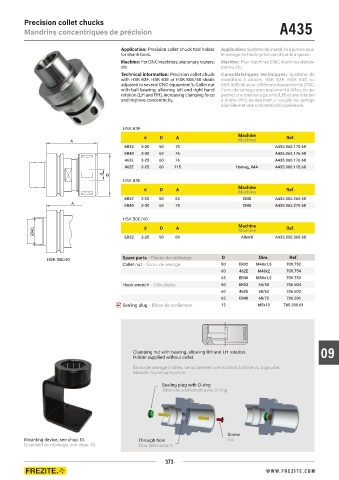

Precision collet chucks A435
Mandrins concentriques de précision

Application: Precision collet chuck tool holder Application: Système de mandrins à pinces pour
for shank tools. le serrage de haute précision d’outils à queue.
Machine: For CNC machines, stationary routers, Machine: Pour machines CNC, machines station-
etc. naires, etc.
Technical information: Precision collet chuck Caractéristiques techniques: Système de
with HSK 63F, HSK 63E or HSK 50E/40 shank mandrins à pinces HSK 63F, HSK 63E ou
adjusted to several CNC equipment’s. Collet nut KSK 50E/40 pour différents équipements CNC.
with ball bearing, allowing left and right hand Écrou de serrage avec roulement à billes, ce qui
rotation (LH and RH), increasing clamping force permet une rotation à gauche (LH) et une rotation
and improve concentricity. à droite (RH), en assurant un couple de serrage
plus élevé et une concentricité supérieure.

HSK 63F
Machine
d D A Ref.
Machine
ER32 2-20 50 70 A435.060.170.60
ER40 3-30 63 76 A435.063.176.60
462E 3-25 60 76 A435.060.176.60
462E 3-25 60 115 Homag, IMA A435.060.115.60

HSK 63E
Machine
d D A Ref.
Machine
ER32 2-20 50 65 CMS A435.050.265.60
ER40 3-30 63 75 CMS A435.063.275.60

HSK 50E/40
d D A Machine Ref.
Machine
ER32 2-20 50 60 Alberti A435.050.360.60

HSK 50E/40 Spare parts - Pièces de rechange D Dim. Ref.
Collet nut - Écrou de serrage 50 ER32 M40x1,5 709.752
60 462E M48x2 709.754
63 ER40 M50x1,5 709.753
Hook wrench - Clés plates 50 ER32 45/50 706.504
60 462E 58/62 706.503
63 ER40 68/75 706.501
Sealing plug - Bâton de scellement 12 M5x10 705.300.01

09
Clamping nut with bearing, allowing RH and LH rotation.
Holder supplied without collet.
Écrou de serrage à billes, ce qui permet une rotation à droite ou à gauche.
Mandrin fourni sans pince.

Sealing plug with O-ring
Bâton de scellement avec O-ring

Screw
Mounting device, see chap. 10. Through hole Vis
Dispositif de montage, voir chap. 10. Trou debouchant

373
