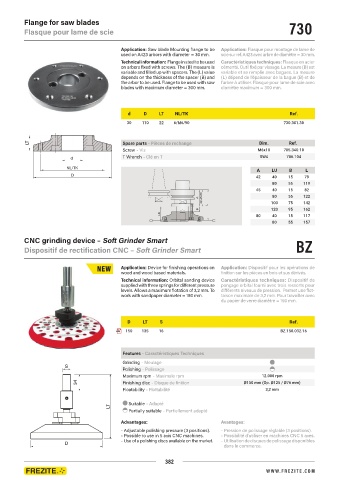

Flange for saw blades 730
Flasque pour lame de scie

Application: Saw blade Mounting flange to be Application: Flasque pour montage de lame de
used on A423 arbors with diameter = 30 mm. scie sur ref. A423 avec arbre de diamètre = 30 mm.
Technical information: Flange in steel to be used Caractéristiques techniques: Flasque en acier
on arbors fixed with screws. The (B) measure is cémenté. Outil fixé par vissage. La mesure (B) est
variable and filled up with spacers. The (L) value variable et se remplie avec bagues. La mesure
depends on the thickness of the spacer (B) and (L) dépend de l’épaisseur de la bague (B) et de
the arbor to be used. Flange to be used with saw l’arbre à utiliser. Flasque pour lame de scie avec
blades with maximum diameter = 300 mm. diamètre maximum = 300 mm.

d D LT NL/TK Ref.
30 110 22 6/M6/90 730.301.30

LT Spare parts - Pièces de rechange Dim. Ref.
Screw - Vis M6x10 705.340.10
T Wrench - Clé en T SW4 706.104

A LU B L
42 40 15 79
80 55 119
45 40 15 82
80 55 122
100 75 142
120 95 162
LU 80 40 15 117
80 55 157

CNC grinding device – Soft Grinder Smart BZ
Dispositif de rectification CNC – Soft Grinder Smart

Application: Device for finishing operations on Application: Dispositif pour les opérations de
wood and wood based materials. finition sur les pièces en bois et sus dérivés.
Technical information: Orbital sanding device Caractéristiques techniques: Dispositif de
supplied with three springs for different pressure ponçage orbital fourni avec trois ressorts pour
levels. Allows a maximum flotation of 3,2 mm. To différents niveaux de pression. Permet une flot-
work with sandpaper diameter = 150 mm. taison maximale de 3,2 mm. Pour travailler avec
du papier de verre diamètre = 150 mm.

D LT S Ref.
150 135 16 BZ.150.032.16

Features - Caractéristiques Techniques
Grinding - Meulage
S
Polishing - Polissage
Maximum rpm - Maximale rpm 12.000 rpm
34 Finishing disc - Disque de finition Ø150 mm (Op. Ø125 / Ø76 mm)
Floatability - Flottabilité 3,2 mm

Suitable - Adapté
LT
Partially suitable - Partiellement adapté
Advantages: Avantages:
- Adjustable polishing pressure (3 positions). - Pression de polissage réglable (3 positions).
- Possible to use in 5 axis CNC machines. - Possibilité d'utiliser en machines CNC 5 axes.
- Use of a polishing discs available on the market. - Utilisation de disques de polissage disponibles
D
dans le commerce.
382
