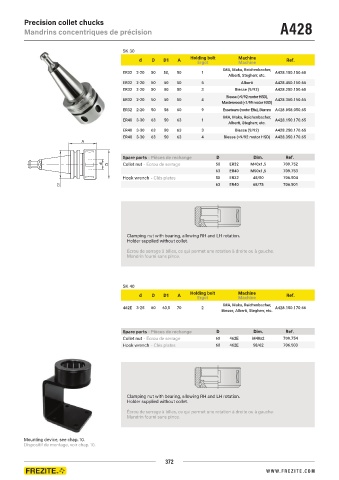

Precision collet chucks A428
Mandrins concentriques de précision

SK 30
Holding bolt Machine
d D D1 A Ref.
Ergot Machine
IMA, Maka, Reichenbacher,
ER32 2-20 50 50, 50 1 A428.150.150.65
Alberti, Stegherr, etc.
ER32 2-20 50 50 50 5 Alberti A428.450.150.65
ER32 2-20 50 50 50 3 Biesse (9/92) A428.250.150.65
Biesse (>9/92 motor HSD),
ER32 2-20 50 50 50 4 A428.350.150.65
Masterwood (<1/99 motor HSD)
ER32 2-20 50 58 60 9 Esseteam (motor Elte), Stemm A428.058.050.65
IMA, Maka, Reichenbacher,
ER40 3-30 63 50 63 1 A428.150.170.65
Alberti, Stegherr, etc.
ER40 3-30 63 50 63 3 Biesse (9/92) A428.250.170.65
ER40 3-30 63 50 63 4 Biesse (>9/92 motor HSD) A428.350.170.65

Spare parts - Pièces de rechange D Dim. Ref.
Collet nut - Écrou de serrage 50 ER32 M40x1,5 709.752
63 ER40 M50x1,5 709.753
Hook wrench - Clés plates 50 ER32 45/50 706.504
63 ER40 68/75 706.501

Clamping nut with bearing, allowing RH and LH rotation.
Holder supplied without collet.

Écrou de serrage à billes, ce qui permet une rotation à droite ou à gauche.
Mandrin fourni sans pince.

SK 40
d D D1 A Holding bolt Machine Ref.
Ergot
Machine
IMA, Maka, Reichenbacher,
462E 3-25 60 63,5 70 2 A428.150.170.66
Biesse, Alberti, Stegherr, etc.

Spare parts - Pièces de rechange D Dim. Ref.
Collet nut - Écrou de serrage 60 462E M48x2 709.754
Hook wrench - Clés plates 60 462E 58/62 706.503

Clamping nut with bearing, allowing RH and LH rotation.
Holder supplied without collet.
Écrou de serrage à billes, ce qui permet une rotation à droite ou à gauche.
Mandrin fourni sans pince.

Mounting device, see chap. 10.
Dispositif de montage, voir chap. 10.
