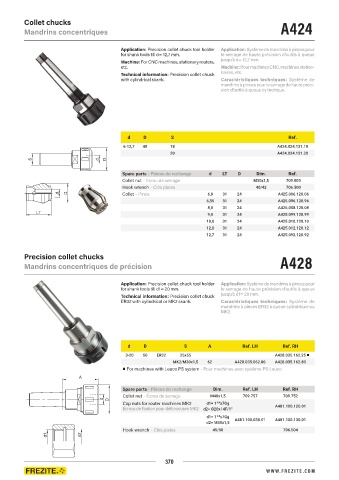

Collet chucks A424
Mandrins concentriques

Application: Precision collet chuck tool holder Application: Système de mandrins à pinces pour
for shank tools till d= 12,7 mm. le serrage de haute précision d’outils à queue
jusqu’à d= 12,7 mm.
Machine: For CNC machines, stationary routers,
etc. Machine: Pour machines CNC, machines station-
naires, etc.
Technical information: Precision collet chuck
with cylindrical skank. Caractéristiques techniques: Système de
mandrins à pinces pour le serrage de haute préci-
sion d’outils à queue cylindrique.

d D S Ref.
6-12,7 40 18 A424.024.131.18
20 A424.024.131.20

Spare parts - Pièces de rechange d LT D Dim. Ref.
Collet nut - Écrou de serrage M30x1,5 709.003
Hook wrench - Clés plates 40/42 706.500
Collet - Pince 6,0 31 24 A425.006.120.06
6,35 31 24 A425.096.120.96
8,0 31 24 A425.008.120.08
9,5 31 24 A425.099.120.99
10,0 31 24 A425.010.120.10
12,0 31 24 A425.012.120.12
12,7 31 24 A425.092.120.92

Precision collet chucks A428
Mandrins concentriques de précision

Application: Precision collet chuck tool holder Application: Système de mandrins à pinces pour
for shank tools till d1= 20 mm. le serrage de haute précision d’outils à queue
jusqu’à d1= 20 mm.
Technical information: Precision collet chuck
ER32 with cylindrical or MK2 skank. Caractéristiques techniques: Système de
mandrins à pinces ER32 à queue cylindrique ou
MK2.

d D S A Ref. LH Ref. RH
3-20 50 ER32 25x55 A428.035.162.25 Ŷ
MK2/M30x1,5 62 A428.035.062.80 A428.035.162.80
Ŷ For machines with Leuco PS system - Pour machines avec système PS Leuco

Spare parts - Pièces de rechange Dim. Ref. LH Ref. RH
Collet nut - Écrou de serrage M40x1,5 709.757 709.752
1/8
Cap nuts for router machines MK2 d1= 1 x7Gg
Écrous de fixation pour défonceuses MK2 d2= Ø20x14F/1” A481.100.120.01
d1= 1 x7Gg
1/8
d2= M30x1,5 A481.100.030.01 A481.100.130.01
Hook wrench - Clés plates 45/50 706.504

370
