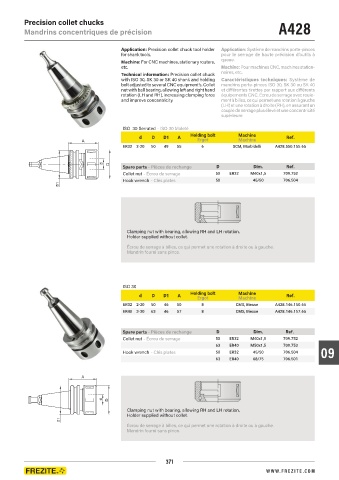

Precision collet chucks A428
Mandrins concentriques de précision

Application: Precision collet chuck tool holder Application: Système de mandrins porte-pinces
for shank tools. pour le serrage de haute précision d’outils à
queue.
Machine: For CNC machines, stationary routers,
etc. Machine: Pour machines CNC, machines station-
naires, etc.
Technical information: Precision collet chuck
with ISO 30, SK 30 or SK 40 shank and holding Caractéristiques techniques: Système de
bolt adjusted to several CNC equipment’s. Collet mandrins porte-pinces ISO 30, SK 30 ou SK 40
nut with ball bearing, allowing left and right hand et différentes tirettes par rapport aux différents
rotation (LH and RH), increasing clamping force équipements CNC. Écrou de serrage avec roule-
and improve concentricity. ment à billes, ce qui permet une rotation à gauche
(LH) et une rotation à droite (RH), en assurant un
couple de serrage plus élevé et une concentricité
supérieure.

ISO 30 Serrated - ISO 30 Moleté
d D D1 A Holding bolt Machine Ref.
Ergot
Machine
ER32 2-20 50 49 55 6 SCM, Morbidelli A428.550.155.65

Spare parts - Pièces de rechange D Dim. Ref.
Collet nut - Écrou de serrage 50 ER32 M40x1,5 709.752
Hook wrench - Clés plates 50 45/50 706.504

Clamping nut with bearing, allowing RH and LH rotation.
Holder supplied without collet.
Écrou de serrage à billes, ce qui permet une rotation à droite ou à gauche.
Mandrin fourni sans pince.

ISO 30
Holding bolt Machine
d D D1 A Ref.
Ergot Machine
ER32 2-20 50 46 50 8 CMS, Biesse A428.146.150.65
ER40 3-30 63 46 57 8 CMS, Biesse A428.146.157.65

Spare parts - Pièces de rechange D Dim. Ref.
Collet nut - Écrou de serrage 50 ER32 M40x1,5 709.752
63 ER40 M50x1,5 709.753
Hook wrench - Clés plates 50 ER32 45/50 706.504 09
63 ER40 68/75 706.501

Clamping nut with bearing, allowing RH and LH rotation.
Holder supplied without collet.
Écrou de serrage à billes, ce qui permet une rotation à droite ou à gauche.
Mandrin fourni sans pince.

371
