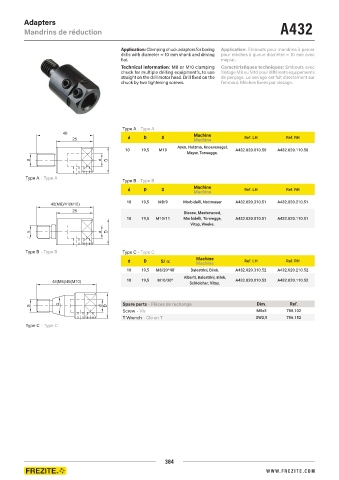

Adapters A432
Mandrins de réduction

Application: Clamping chuck adaptors for boring Application: Embouts pour mandrins à percer
drills with diameter = 10 mm shank and driving pour mèches à queue diamètre = 10 mm avec
flat. méplat.
Technical information: M8 or M10 clamping Caractéristiques techniques: Embouts avec
chuck for multiple drilling equipment’s, to use filetage M8 ou M10 pour différents équipements
straight on the drill motor head. Drill fixed on the de perçage. Le serrage est fait directement sur
chuck by two tightening screws. l’embout. Mèches fixées par vissage.

Type A - Type A
Machine
d D S Ref. LH Ref. RH
Machine
Ayen, Holzma, Knoevenagel,
10 19,5 M10 A432.020.010.50 A432.020.110.50
Mayer, Torwegge.

Type A - Type A
Type B - Type B
Machine
d D S Ref. LH Ref. RH
Machine
10 19,5 M8/9 Morbidelli, Nottmeyer A432.020.310.51 A432.020.210.51
Biesse, Masterwood,
10 19,5 M10/11 Morbidelli, Torwegge, A432.020.010.51 A432.020.110.51
Vitap, Weeke.

Type B - Type B Type C - Type C
d D S/ D Machine Ref. LH Ref. RH
Machine
10 19,5 M8/20º48' Balestrini, Bilek. A432.020.310.52 A432.020.210.52
Alberti, Balestrini, Bilek,
10 19,5 M10/30º A432.020.010.52 A432.020.110.52
Schleicher, Vitap.

D Spare parts - Pièces de rechange Dim. Ref.
Screw - Vis M5x5 705.102
T Wrench - Clé en T SW2,5 706.152
Type C - Type C

384
