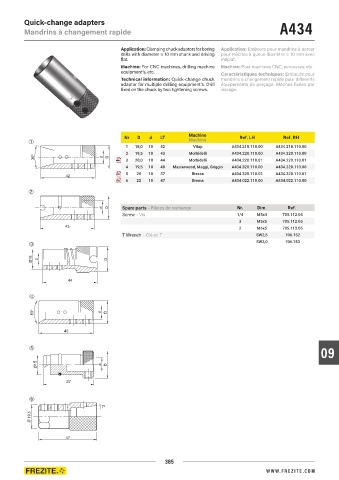

Quick-change adapters A434
Mandrins à changement rapide

Application: Clamping chuck adaptors for boring Application: Embouts pour mandrins à percer
drills with diameter = 10 mm shank and driving pour mèches à queue diamètre = 10 mm avec
flat. méplat.
Machine: For CNC machines, drilling machine Machine: Pour machines CNC, perceuses, etc.
equipment’s, etc.
Caractéristiques techniques: Embouts pour
Technical information: Quick-change chuck mandrins à changement rapide pour différents
adaptor for multiple drilling equipment’s. Drill équipements de perçage. Mèches fixées par
fixed on the chuck by two tightening screws. vissage.

Machine
Nr D d LT Ref. LH Ref. RH
Machine
1 18,0 10 42 Vitap A434.218.110.00 A434.218.110.00
2 19,5 10 43 Morbidelli A434.220.110.00 A434.220.110.00
3 20,0 10 44 Morbidelli A434.220.110.01 A434.220.110.01
4 19,5 10 40 Masterwood, Maggi, Griggio A434.320.110.00 A434.320.110.00
5 20 10 37 Biesse A434.320.110.02 A434.320.110.01
6 22 10 47 Brema A434.022.110.00 A434.022.110.00
2

Spare parts - Pièces de rechange Nr. Dim. Ref.
Screw - Vis 1/4 M5x4 705.112.04
3 M5x5 705.112.05
2 M6x5 705.113.05
T Wrench - Clé en T SW2,5 706.152
3 SW3,0 706.153

4

09
5

15

37

6
7º
Ø 19,5

47

385
