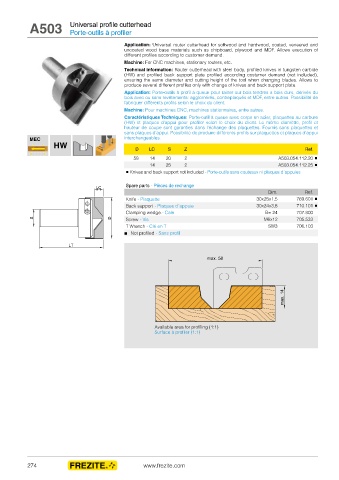

A503 Universal profile cutterhead
Porte-outils à profiler

Application: Universal router cutterhead for softwood and hardwood, coated, veneered and
uncoated wood base materials such as chipboard, plywood and MDF. Allows execution of
different profiles according to customer demand.
Machine: For CNC machines, stationary routers, etc.
Technical information: Router cutterhead with steel body, profiled knives in tungsten carbide
(HW) and profiled back support plate profiled according costumer demand (not included),
ensuring the same diameter and cutting height of the tool when changing blades. Allows to
produce several different profiles only with change of knives and back support plate.
Application: Porte-outils à profil à queue pour rainer sur bois tendres a bois durs, dérivés du
bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre autres. Possibilité de
fabriquer différents profils selon le choix du client.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier, plaquettes au carbure
(HW) et plaques d’appui pour profiler selon le choix du client. Le même diamètre, profil et
hauteur de coupe sont garanties dans l’échange des plaquettes. Fournis sans plaquettes et
sans plaques d’appui. Possibilité de produire différents profils sur plaquettes et plaques d’appui
MEC interchangeables.
HW
D LC S Z Ref.
58 14 20 2 A503.054.112.20 ■
14 25 2 A503.054.112.25 ■
■ Knives and back support not included - Porte-outils sans couteaux ni plaques d´appuies

Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette 30x25x1,5 769.601 ■
Back support - Plaques d´appuie 30x24x3,8 710.101 ■
Clamping wedge.- Cale B= 24 707.800
Screw - Vis M6x12 705.533
T Wrench - Clé en T SW3 706.103
■ Not profiled - Sans profil

Available area for profiling (1:1)
Surface à profiler (1:1)
