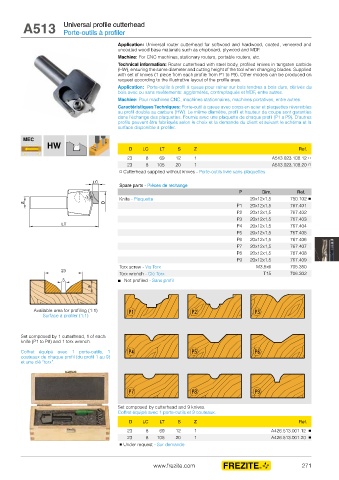

A513 Universal profile cutterhead
Porte-outils à profiler

Application: Universal router cutterhead for softwood and hardwood, coated, veneered and
uncoated wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Router cutterhead with steel body, profiled knives in tungsten carbide
(HW), ensuring the same diameter and cutting height of the tool when changing blades. Supplied
with set of knives (1 piece from each profile from P1 to P9). Other models can be produced on
request according to the illustrative layout of the profile area.
Application: Porte-outils à profil à queue pour rainer sur bois tendres a bois durs, dérivés du
bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier et plaquettes réversibles
au profil double au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties
dans l’échange des plaquettes. Fournis avec une plaquette de chaque profil (P1 a P9). D’autres
profils peuvent être fabriqués selon le choix et la demande du client et suivant le schéma et la
surface disponible à profiler.

MEC
HW
D LC LT S Z Ref.
23 8 69 12 1 A513.023.108.12 □
23 8 105 20 1 A513.023.108.20 □
□ Cutterhead supplied without knives - Porte-outils livré sans plaquettes

Spare parts - Pièces de rechange
P Dim. Ref.
Knife - Plaquette 20x12x1,5 750.102 ■
P1 20x12x1,5 767.401
P2 20x12x1,5 767.402
P3 20x12x1,5 767.403
P4 20x12x1,5 767.404
P5 20x12x1,5 767.405
P6 20x12x1,5 767.406
P7 20x12x1,5 767.407
P8 20x12x1,5 767.408
P9 20x12x1,5 767.409
Torx screw - Vis Torx M3,5x6 705.350
Torx wrench - Clé Torx T15 706.302
■ Not profiled - Sans profil

Available area for profiling (1:1)
Surface à profiler (1:1)

Set composed by 1 cutterhead, 1 of each
knife (P1 to P9) and 1 torx wrench.
Coffret équipé avec 1 porte-outils, 1
couteaux de chaque profil (du profil 1 au 9)
et une clé “torx”.

Set composed by cutterhead and 9 knives.
Coffret équipé avec 1 porte-outils et 9 couteaux.
D LC LT S Z Ref.
23 8 69 12 1 A426.513.001.12 ■
23 8 105 20 1 A426.513.001.20 ■
■ Under request - Sur demande
