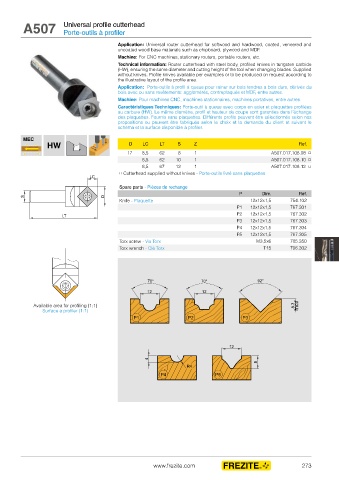

A507 Universal profile cutterhead
Porte-outils à profiler

Application: Universal router cutterhead for softwood and hardwood, coated, veneered and
uncoated wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Router cutterhead with steel body, profiled knives in tungsten carbide
(HW), ensuring the same diameter and cutting height of the tool when changing blades. Supplied
without knives. Profile knives available per examples or to be produced on request according to
the illustrative layout of the profile area.
Application: Porte-outils à profil à queue pour rainer sur bois tendres a bois durs, dérivés du
bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier et plaquettes profilées
au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans l’échange
des plaquettes. Fournis sans plaquettes. Différents profils peuvent être sélectionnés selon nos
propositions ou peuvent être fabriqués selon le choix et la demande du client et suivant le
schéma et la surface disponible à profiler.

MEC
HW D LC LT S Z Ref.
17 8,5 62 8 1 A507.017.108.08 □
8,5 62 10 1 A507.017.108.10 □
8,5 67 12 1 A507.017.108.12 □
□ Cutterhead supplied without knives - Porte-outils livré sans plaquettes
LC
Spare parts - Pièces de rechange
P Dim. Ref.
Knife - Plaquette 12x12x1,5 754.102
P1 12x12x1,5 767.301
LT P2 12x12x1,5 767.302
P3 12x12x1,5 767.303
P4 12x12x1,5 767.304
P5 12x12x1,5 767.305
Torx screw - Vis Torx M3,5x6 705.350
Torx wrench - Clé Torx T15 706.302

Available area for profiling (1:1)
Surface a profiler (1:1)

www.frezite.com 273
