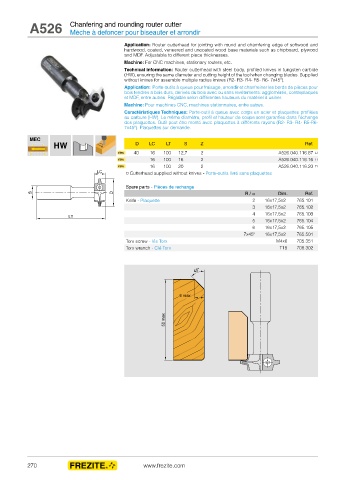

A526 Chanfering and rounding router cutter
Mèche à defoncer pour biseauter et arrondir

Application: Router cutterhead for jointing with round and chamfering edge of softwood and
hardwood, coated, veneered and uncoated wood base materials such as chipboard, plywood
and MDF. Adjustable to different piece thicknesses.
Machine: For CNC machines, stationary routers, etc.
Technical information: Router cutterhead with steel body, profiled knives in tungsten carbide
(HW), ensuring the same diameter and cutting height of the tool when changing blades. Supplied
without knives for assemble multiple radius knives (R2- R3- R4- R5- R6- 7x45º).
Application: Porte-outils à queue pour fraisage, arrondir et chanfreiner les bords de pièces pour
bois tendres a bois durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués
et MDF, entre autres. Réglable selon différentes hauteurs du matériel à usiner.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier et plaquettes profilées
au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans l’échange
des plaquettes. Outil peut être monté avec plaquettes à différents rayons (R2- R3- R4- R5-R6-
7x45º). Plaquettes sur demande.

MEC
HW D LC LT S Z Ref.
newi 40 16 100 12,7 2 A526.040.116.87 □
newi 16 100 16 2 A526.040.116.16 □
newi 16 100 20 2 A526.040.116.20 □
□ Cutterhead supplied without knives - Porte-outils livré sans plaquettes

Spare parts - Pièces de rechange
R / α Dim. Ref.
Knife - Plaquette 2 16x17,5x2 765.101
3 16x17,5x2 765.102
4 16x17,5x2 765.103
5 16x17,5x2 765.104
6 16x17,5x2 765.105
7x45º 16x17,5x2 765.501
Torx screw - Vis Torx M4x6 705.351
Torx wrench - Clé Torx T15 706.302

270 www.frezite.com
