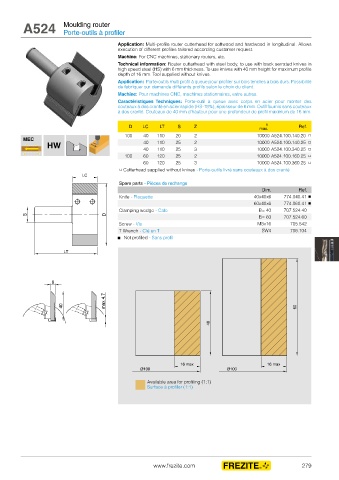

A524 Moulding router
Porte-outils à profiler

Application: Multi-profile router cutterhead for softwood and hardwood in longitudinal. Allows
execution of different profiles tailored according customer request.
Machine: For CNC machines, stationary routers, etc.
Technical information: Router cutterhead with steel body, to use with back serrated knives in
high speed steel (HS) with 6 mm thickness. To use knives with 40 mm height for maximum profile
depth of 16 mm. Tool supplied without knives.
Application: Porte-outils multi profil à queue pour profiler sur bois tendres a bois durs. Possibilité
de fabriquer sur demande différents profils selon le choix du client.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier pour monter des
couteaux à dos cranté en acier rapide (HS-18%), épaisseur de 6 mm. Outil fournis sans couteaux
à dos cranté. Couteaux de 40 mm d’hauteur pour une profondeur de profil maximum de 16 mm.

D LC LT S Z max. n Ref.
100 40 110 20 2 10000 A524.100.140.20 □
MEC 10000 A524.100.140.25 □
HW 40 110 25 2
40 110 25 3 10000 A524.100.340.25 □
100 60 120 25 2 10000 A524.100.160.25 □
60 120 25 3 10000 A524.100.360.25 □
□ Cutterhead supplied without knives - Porte-outils livré sans couteaux à dos cranté

Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette 40x40x6 774.040.41 ■
60x40x6 774.060.41 ■
Clamping wedge - Cale B= 40 707.524.40
B= 60 707.524.60
Screw - Vis M8x16 705.542
T Wrench - Clé en T SW4 706.104
■ Not profiled - Sans profil

Available area for profiling (1:1)
Surface à profiler (1:1)

www.frezite.com 279
