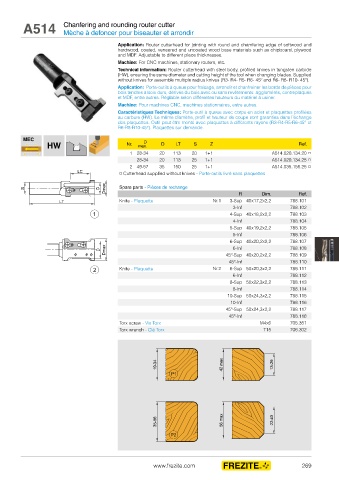

A514 Chanfering and rounding router cutter
Mèche à defoncer pour biseauter et arrondir

Application: Router cutterhead for jointing with round and chamfering edge of softwood and
hardwood, coated, veneered and uncoated wood base materials such as chipboard, plywood
and MDF. Adjustable to different piece thicknesses.
Machine: For CNC machines, stationary routers, etc.
Technical information: Router cutterhead with steel body, profiled knives in tungsten carbide
(HW), ensuring the same diameter and cutting height of the tool when changing blades. Supplied
without knives for assemble multiple radius knives (R3- R4- R5- R6- 45º and R6- R8- R10- 45º).
Application: Porte-outils à queue pour fraisage, arrondir et chanfreiner les bords de pièces pour
bois tendres a bois durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués
et MDF, entre autres. Réglable selon différentes hauteurs du matériel à usiner.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier et plaquettes profilées
au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans l’échange
des plaquettes. Outil peut être monté avec plaquettes à différents rayons (R3-R4-R5-R6-45° et
R6-R8-R10-45°). Plaquettes sur demande.

MEC D
HW Nr. max. D LT S Z Ref.
1 28-34 20 113 20 1+1 A514.020.134.20 □
28-34 20 113 25 1+1 A514.020.134.25 □
2 49-57 35 150 25 1+1 A514.035.156.25 □
□ Cutterhead supplied without knives - Porte-outils livré sans plaquettes

Spare parts - Pièces de rechange
R Dim. Ref.
Knife - Plaquette Nr.1 3-Sup 40x17,2x2,2 788.101
3-Inf 788.102
4-Sup 40x18,2x2,2 788.103
4-Inf 788.104
5-Sup 40x19,2x2,2 788.105
5-Inf 788.106
6-Sup 40x20,2x2,2 788.107
6-Inf 788.108
45º-Sup 40x20,2x2,2 788.109
45º-Inf 788.110
Knife - Plaquette Nr.2 6-Sup 50x20,3x2,2 788.111
6-Inf 788.112
8-Sup 50x22,3x2,2 788.113
8-Inf 788.114
10-Sup 50x24,3x2,2 788.115
10-Inf 788.116
45º-Sup 50x24,3x2,2 788.117
45º-Inf 788.118
Torx screw - Vis Torx M4x6 705.351
Torx wrench - Clé Torx T15 706.302
