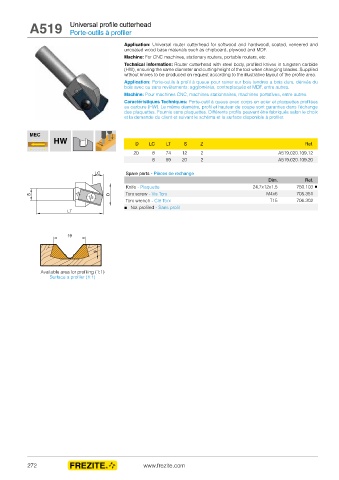

Page 48 - Frezite CNC jyrsinterat - Terätoimitus Lehtinen Oy

A519 Universal profile cutterhead
Porte-outils à profiler

Application: Universal router cutterhead for softwood and hardwood, coated, veneered and
uncoated wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Router cutterhead with steel body, profiled knives in tungsten carbide
(HW), ensuring the same diameter and cutting height of the tool when changing blades. Supplied
without knives to be produced on request according to the illustrative layout of the profile area.
Application: Porte-outils à profil à queue pour rainer sur bois tendres a bois durs, dérivés du
bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier et plaquettes profilées
au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans l’échange
des plaquettes. Fournis sans plaquettes. Différents profils peuvent être fabriqués selon le choix
et la demande du client et suivant le schéma et la surface disponible à profiler.

MEC
HW D LC LT S Z Ref.

20 8 74 12 2 A519.020.109.12
8 89 20 2 A519.020.109.20

Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette 24,7x12x1,5 750.103 ■
Torx screw - Vis Torx M4x6 705.351
Torx wrench - Clé Torx T15 706.302
■ Not profiled - Sans profil

Available area for profiling (1:1)
Surface a profiler (1:1)

272 www.frezite.com
