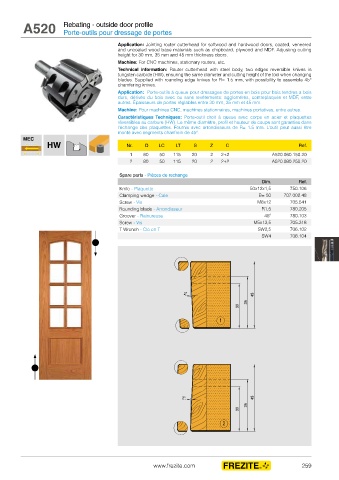

A520 Rebating - outside door profile
Porte-outils pour dressage de portes

Application: Jointing router cutterhead for softwood and hardwood doors, coated, veneered
and uncoated wood base materials such as chipboard, plywood and MDF. Adjusting cutting
height for 30 mm, 35 mm and 45 mm thickness doors.
Machine: For CNC machines, stationary routers, etc.
Technical information: Router cutterhead with steel body, two edges reversible knives in
tungsten carbide (HW), ensuring the same diameter and cutting height of the tool when changing
blades. Supplied with rounding edge knives for R= 1.5 mm, with possibility to assemble 45°
chamfering knives.
Application: Porte-outils à queue pour dressages de portes en bois pour bois tendres a bois
durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre
autres. Épaisseurs de portes réglables entre 30 mm, 35 mm et 45 mm.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Porte-outil droit à queue avec corps en acier et plaquettes
réversibles au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans
l’échange des plaquettes. Fournis avec arrondisseurs de R= 1.5 mm. L’outil peut aussi être
monté avec segments chanfrein de 45°.
MEC
HW Nr. D LC LT S Z C Ref.
1 80 50 115 20 2 2+2 A520.080.150.20
2 80 50 115 20 2 2+2 A520.080.250.20

Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette 50x12x1,5 750.106
Clamping wedge - Cale B= 50 707.002.48
Screw - Vis M8x12 705.541
Rounding blade - Arrondisseur R1,5 780.205
Groover - Rainureuse 45º 780.103
Screw - Vis M5x13,5 705.318
T Wrench - Clé en T SW2,5 706.102
SW4 706.104

Photo Porama S.A.

www.frezite.com 259
