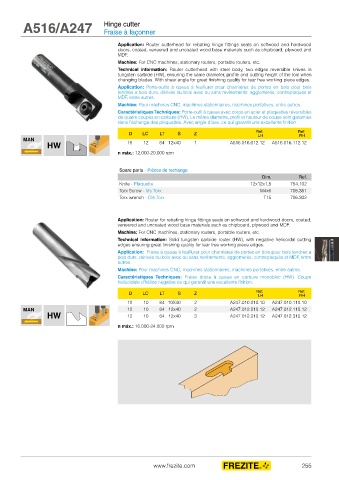

A516/A247 Hinge cutter
Fraise à façonner

Application: Router cutterhead for rebating hinge fittings seats on softwood and hardwood
doors, coated, veneered and uncoated wood base materials such as chipboard, plywood and
MDF.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Router cutterhead with steel body, two edges reversible knives in
tungsten carbide (HW), ensuring the same diameter, profile and cutting height of the tool when
changing blades. With shear angle for great finishing quality for tear free working piece edges.
Application: Porte-outils à queue à feuillurer pour charnières de portes en bois pour bois
tendres a bois durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et
MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier et plaquettes réversibles
de quatre coupes en carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties
dans l’échange des plaquettes. Avec angle d’axe, ce qui garantit une excellente finition.

D LC LT S Z Ref. Ref.
LH
RH
MAN
HW 16 12 64 12x40 1 A516.016.012.12 A516.016.112.12
n máx.: 12.000-20.000 rpm

Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette 12x12x1,5 754.102
Torx Screw - Vis Torx M4x6 705.351
Torx wrench - Clé Torx T15 706.302

Application: Router for rebating hinge fittings seats on softwood and hardwood doors, coated,
veneered and uncoated wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Solid tungsten carbide router (HW), with negative helicoidal cutting
edges ensuring great finishing quality for tear free working piece edges.
Application: Fraise à queue à feuillurer pour charnières de portes en bois pour bois tendres a
bois durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre
autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Fraise droite à queue en carbure monobloc (HW). Coupe
hélicoïdale d’hélice négative ce qui garantit une excellente finition.

D LC LT S Z Ref. Ref.
LH
RH
10 10 64 10X40 2 A247.010.010.10 A247.010.110.10
MAN 12 10 64 12x40 2 A247.012.010.12 A247.012.110.12
HW 12 10 64 12x40 3 A247.012.210.12 A247.012.310.12
n máx.: 16.000-24.000 rpm

www.frezite.com 255
