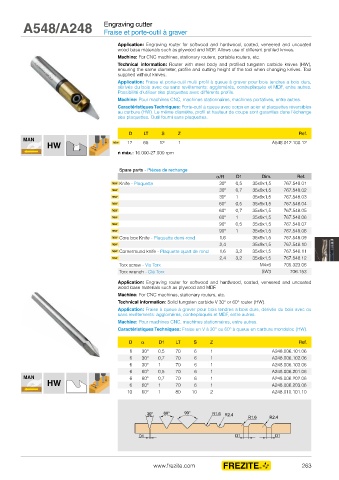

A548/A248 Engraving cutter
Fraise et porte-outil à graver
Application: Engraving router for softwood and hardwood, coated, veneered and uncoated
wood base materials such as plywood and MDF. Allows use of different profiled knives.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Router with steel body and profiled tungsten carbide knives (HW),
ensuring the same diameter, profile and cutting height of the tool when changing knives. Tool
supplied without knives.
Application: Fraise et porte-outil multi profil à queue à graver pour bois tendres a bois durs,
dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre autres.
Possibilité d’utiliser des plaquettes avec différents profils.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Porte-outil à queue avec corps en acier et plaquettes réversibles
au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans l’échange
des plaquettes. Outil fourni sans plaquettes.
D LT S Z Ref.
MAN
HW newi 12 65 12 1 A548.012.100.12
n máx.: 16.000-27.000 rpm
Spare parts - Pièces de rechange
α/R D1 Dim. Ref.
newi Knife - Plaquette 30º 0,5 35x9x1,5 767.548.01
newi 30º 0,7 35x9x1,5 767.548.02
newi 30º 1 35x9x1,5 767.548.03
newi 60º 0,5 35x9x1,5 767.548.04
newi 60º 0,7 35x9x1,5 767.548.05
newi 60º 1 35x9x1,5 767.548.06
newi 90º 0,5 35x9x1,5 767.548.07
newi 90º 1 35x9x1,5 767.548.08
newi Core box Knife - Plaquette demi-rond 1,6 35x9x1,5 767.548.09
newi 2,4 35x9x1,5 767.548.10
newi Cornerround knife - Plaquette quart de rond 1,6 3,2 35x9x1,5 767.548.11
newi 2,4 3,2 35x9x1,5 767.548.12
Torx screw - Vis Torx M4x6 705.323.06
Torx wrench - Clé Torx SW3 706.153
Application: Engraving router for softwood and hardwood, coated, veneered and uncoated
wood base materials such as plywood and MDF.
Machine: For CNC machines, stationary routers, etc.
Technical information: Solid tungsten carbide V 30° or 60° router (HW).
Application: Fraise à queue à graver pour bois tendres a bois durs, dérivés du bois avec ou
sans revêtements: agglomérés, contreplaqués et MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Fraise en V à 30° ou 60° à queue en carbure monobloc (HW).
D α D1 LT S Z Ref.
6 30º 0,5 70 6 1 A248.006.101.06
6 30º 0,7 70 6 1 A248.006.102.06
6 30º 1 70 6 1 A248.006.103.06
6 60º 0,5 70 6 1 A248.006.201.06
MAN 6 60º 0,7 70 6 1 A248.006.202.06
HW 6 60º 1 70 6 1 A248.006.203.06
10 60º 1 80 10 2 A248.010.101.10
D1 D1 D1
www.frezite.com 263
