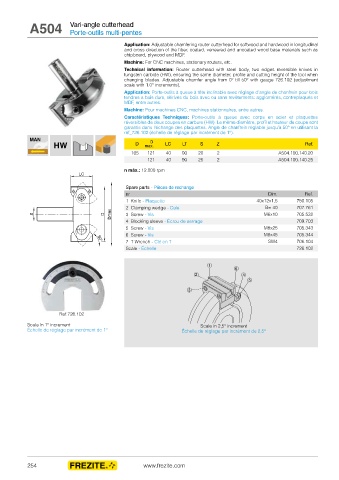

A504 Vari-angle cutterhead
Porte-outils multi-pentes

Application: Adjustable chamfering router cutterhead for softwood and hardwood in longitudinal
and cross direction of the fiber, coated, veneered and uncoated wood base materials such as
chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, etc.
Technical information: Router cutterhead with steel body, two edges reversible knives in
tungsten carbide (HW), ensuring the same diameter, profile and cutting height of the tool when
changing blades. Adjustable chamfer angle from 0° till 50° with gauge 726.102 (adjustment
scale with 1.0° increments).
Application: Porte-outils à queue à tête inclinable avec réglage d’angle de chanfrein pour bois
tendres a bois durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et
MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Porte-outils à queue avec corps en acier et plaquettes
réversibles de deux coupes en carbure (HW). Le même diamètre, profil et hauteur de coupe sont
garantis dans l’échange des plaquettes. Angle de chanfrein réglable jusqu’à 50° en utilisant la
réf_726.102 (échelle de réglage par incrément de 1°).
MAN D
HW D max. LC LT S Z Ref.
105 121 40 90 20 2 A504.100.140.20
121 40 90 25 2 A504.100.140.25

n máx.: 12.000 rpm

Spare parts - Pièces de rechange
nr Dim. Ref.
1 Knife - Plaquette 40x12x1,5 750.105
2 Clamping wedge - Cale B= 40 707.761
3 Screw - Vis M6x10 705.532
4 Blocking sleeve - Écrou de serrage 709.703

5 Screw - Vis M8x25 705.343
6 Screw - Vis M8x45 705.344
7 T Wrench - Clé en T SW4 706.104
Scale - Échelle 726.102

1
6
2 4
5
3

Ref.726.102
Scale in 1º increment Scale in 2,5º increment
Échelle de réglage par incrément de 1º Échelle de réglage par incrément de 2,5°
