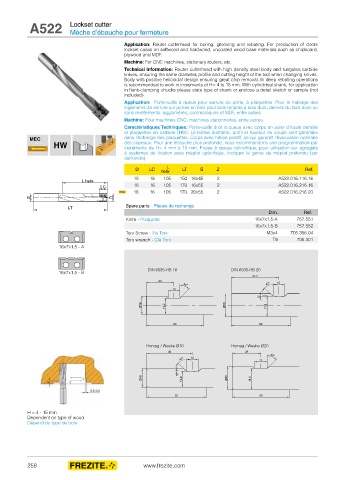

A522 Lockset cutter
Mèche d’ébauche pour fermeture

Application: Router cutterhead for boring, grooving and rebating. For production of doors
lockset cases on softwood and hardwood, uncoated wood base materials such as chipboard,
plywood and MDF.
Machine: For CNC machines, stationary routers, etc.
Technical information: Router cutterhead with high density steel body and tungsten carbide
knives, ensuring the same diameter, profile and cutting height of the tool when changing knives.
Body with positive helicoidal design ensuring great chip removal. In deep rebating operations
is recommended to work in increments of H= 4 to 15 mm. With cylindrical shank, for application
in flank-clamping chucks please state type of shank or enclose a detail sketch or sample (not
included).
Application: Porte-outils à queue pour serrure de porte, à plaquettes. Pour le fraisage des
logements de serrure sur portes en bois pour bois tendres a bois durs, dérivés du bois avec ou
sans revêtements: agglomérés, contreplaqués et MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Porte-outils droit à queue avec corps en acier d’haute densité
et plaquettes en carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties
MEC dans l’échange des plaquettes. Corps avec hélice positif, ce qui garantit l’évacuation optimale
HW des copeaux. Pour une ébauche plus profonde, nous recommandons une programmation par
incréments de H= 4 mm à 15 mm. Fraise à queue cylindrique, pour utilisation sur agrégats
à systèmes de fixation avec méplat spécifique. Indiquer le genre de méplat prétendu (sur
demande).
D LC helix L LT S Z Ref.
16 16 105 150 16x45 2 A522.016.116.16
L helix
16 16 105 170 16x55 2 A522.016.216.16
newi 16 16 105 170 20x55 2 A522.016.216.20
Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette 16x7x1,5-A 757.551
16x7x1,5-B 757.552
Torx Screw - Vis Torx M3x4 705.356.04
Torx wrench - Clé Torx T9 706.301
16x7x1,5 - A

DIN 6535-HB 16 DIN 6535-HB 20
16x7x1,5 - B

2º

Homag / Weeke Ø16 Homag / Weeke Ø20

H = 4 - 15 mm
Dependent on type of wood.
Dépend du type de bois.
