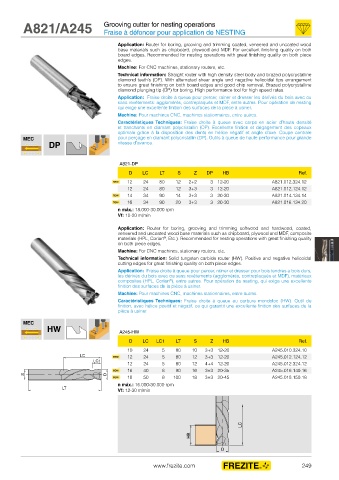

A821/A245 Grooving cutter for nesting operations
Fraise à défoncer pour application de NESTING

Application: Router for boring, grooving and trimming coated, veneered and uncoated wood
base materials such as chipboard, plywood and MDF. For excellent finishing quality on both
board edges. Recommended for nesting operations with great finishing quality on both piece
edges.
Machine: For CNC machines, stationary routers, etc.
Technical information: Straight router with high density steel body and brazed polycrystalline
diamond teeth’s (DP). With alternated shear angle and negative helicoidal tips arrangement
to ensure great finishing on both board edges and good chip removal. Brazed polycrystalline
diamond plunging tip (DP) for boring. High performance tool for high speed rates.
Application: Fraise droite à queue pour percer, rainer et dresser les dérivés du bois avec ou
sans revêtements: agglomérés, contreplaqués et MDF, entre autres. Pour opération de nesting
qui exige une excellente finition des surfaces de la pièce à usiner.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Fraise droite à queue avec corps en acier d’haute densité
et tranchants en diamant polycristallin (DP). Excellente finition et dégagement des copeaux
optimale grâce à la disposition des dents en hélice négatif et angle d’axe. Coupe centrale
MEC pour perçage en diamant polycristallin (DP). Outils à queue de haute performance pour grande
DP vitesse d’avance.

A821-DP
D LC LT S Z DP HB Ref.
newi 12 24 80 12 2+2 3 12-20 A821.012.324.12
12 24 80 12 3+3 3 12-20 A821.012.124.12
newi 14 34 90 14 3+3 3 20-30 A821.014.134.14
newi 16 34 90 20 3+3 3 20-30 A821.016.134.20
n máx.: 18.000-30.000 rpm
Vf: 10-20 m/min

Application: Router for boring, grooving and trimming softwood and hardwood, coated,
veneered and uncoated wood base materials such as chipboard, plywood and MDF, composite
materials (HPL, Corian , Etc.). Recommended for nesting operations with great finishing quality
®
on both piece edges.
Machine: For CNC machines, stationary routers, etc.
Technical information: Solid tungsten carbide router (HW). Positive and negative helicoidal
cutting edges for great finishing quality on both piece edges.
Application: Fraise droite à queue pour percer, rainer et dresser pour bois tendres a bois durs,
les dérivés du bois avec ou sans revêtements (agglomérés, contreplaqués et MDF), matériaux
composites (HPL, Corian ), entre autres. Pour opération de nesting, qui exige une excellente
®
finition des surfaces de la pièce à usiner.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Fraise droite à queue au carbure monobloc (HW). Outil de
finition, avec hélice positif et négatif, ce qui garantit une excellente finition des surfaces de la
pièce à usiner.
MEC
HW A245-HW

D LC LC1 LT S Z HB Ref.
10 24 5 80 10 3+3 12-20 A245.010.324.10
LC newi 12 24 5 80 12 3+3 12-20 A245.012.124.12
LC1
12 24 5 80 12 4+4 12-20 A245.012.324.12
newi 16 40 8 90 16 3+3 20-35 A245.016.140.16
S D
newi 18 50 8 100 18 3+3 20-45 A245.018.150.18
n máx.: 16.000-30.000 rpm
LT Vf: 12-30 m/min

LC

HB

D

www.frezite.com 249
