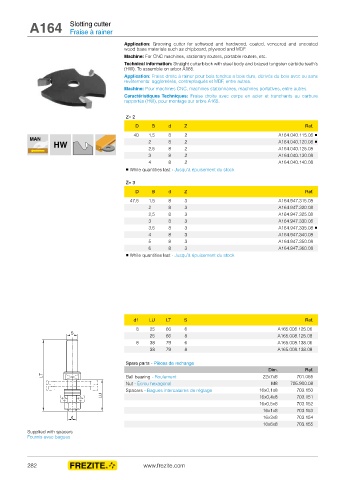

A164 Slotting cutter
Fraise à rainer

Application: Grooving cutter for softwood and hardwood, coated, veneered and uncoated
wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Straight cutterblock with steel body and brazed tungsten carbide teeth’s
(HW). To assemble on arbor A165.
Application: Fraise droite à rainer pour bois tendres a bois durs, dérivés du bois avec ou sans
revêtements: agglomérés, contreplaqués et MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Fraise droite avec corps en acier et tranchants au carbure
rapportés (HW), pour montage sur arbre A165.

Z= 2
D B d Z Ref.
40 1,5 8 2 A164.040.115.08 ■
MAN A164.040.120.08 ■
HW 2 8 2
2,5 8 2 A164.040.125.08
3 8 2 A164.040.130.08
4 8 2 A164.040.140.08
■ While quantities last - Jusqu’à épuisement du stock

Z= 3
D B d Z Ref.
47,6 1,5 8 3 A164.947.315.08
2 8 3 A164.947.320.08
2,5 8 3 A164.947.325.08
3 8 3 A164.947.330.08
3,5 8 3 A164.947.335.08 ■
4 8 3 A164.947.340.08
5 8 3 A164.947.350.08
6 8 3 A164.947.360.08
■ While quantities last - Jusqu’à épuisement du stock

d1 LU LT S Ref.
8 25 66 6 A165.008.125.06
25 66 8 A165.008.125.08
8 38 79 6 A165.008.138.06
38 79 8 A165.008.138.08

Spare parts - Pièces de rechange
Dim. Ref.
Ball bearing - Roulement 22x7x8 701.055
Nut - Écrou hexagonal M8 705.900.08
Spacers - Bagues intercalaires de réglage 16x0,1x8 703.150
LU 16x0,4x8 703.151
16x0,5x8 703.152
16x1x8 703.153
16x3x8 703.154
16x6x8 703.155
Supplied with spacers
Fournis avec bagues
