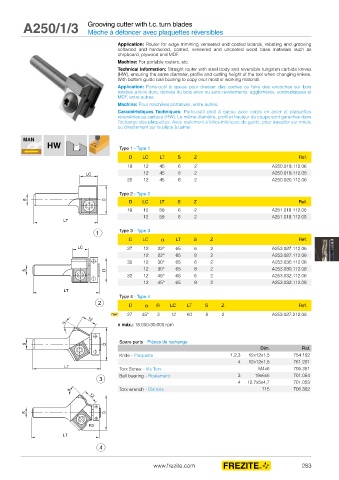

A250/1/3 Grooving cutter with t.c. turn blades
Mèche à défoncer avec plaquettes réversibles

Application: Router for edge trimming veneered and coated boards, rebating and grooving
softwood and hardwood, coated, veneered and uncoated wood base materials such as
chipboard, plywood and MDF.
Machine: For portable routers, etc.
Technical information: Straight router with steel body and reversible tungsten carbide knives
(HW), ensuring the same diameter, profile and cutting height of the tool when changing knives.
With bottom guide ball bearing to copy over mold or working material.
Application: Porte-outil à queue pour dresser des cadres ou faire des encoches sur bois
tendres a bois durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et
MDF, entre autres.
Machine: Pour machines portatives, entre autres.
Caractéristiques Techniques: Porte-outil droit à queue avec corps en acier et plaquettes
réversibles au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans
l’échange des plaquettes. Avec roulement à billes inférieure de guide, pour travailler sur moule
ou directement sur la pièce à usiner.

MAN
HW Type 1 - Type 1

D LC LT S Z Ref.
19 12 45 6 2 A250.019.112.06
12 45 8 2 A250.019.112.08
20 12 45 6 2 A250.020.112.06

Type 2 - Type 2
D LC LT S Z Ref.
19 12 59 6 2 A251.019.112.06
12 59 8 2 A251.019.112.08

Type 3 - Type 3
D LC α LT S Z Ref.
27 12 22° 65 6 2 A253.027.112.06
12 22° 65 8 2 A253.027.112.08
30 12 30° 65 6 2 A253.030.112.06
12 30° 65 8 2 A253.030.112.08
32 12 45° 65 6 2 A253.032.112.06
12 45° 65 8 2 A253.032.112.08

Type 4 - Type 4
D α R LC LT S Z Ref.
newi 27 45º 3 12 60 8 2 A253.027.212.08
n máx.: 18.000-30.000 rpm

Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette 1,2,3 12x12x1,5 754.102
4 12x12x1,5 761.201
Torx Screw - Vis Torx M4x6 705.351
Ball bearing - Roulement 3 19x6x6 701.054
4 12,7x5x4,7 701.053
Torx wrench - Clé torx T15 706.302

R3
