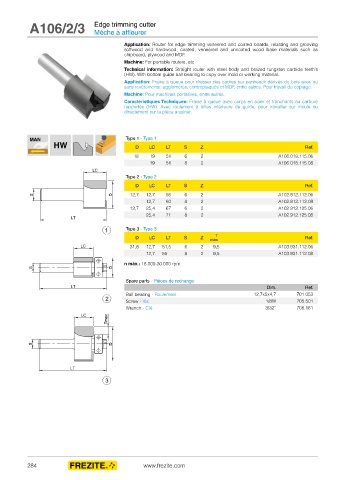

A106/2/3 Edge trimming cutter
Mèche à affleurer

Application: Router for edge trimming veneered and coated boards, rebating and grooving
softwood and hardwood, coated, veneered and uncoated wood base materials such as
chipboard, plywood and MDF.
Machine: For portable routers, etc.
Technical information: Straight router with steel body and brazed tungsten carbide teeth’s
(HW). With bottom guide ball bearing to copy over mold or working material.
Application: Fraise à queue pour dresser des cadres sur panneaux dérivés du bois avec ou
sans revêtements: agglomérés, contreplaqués et MDF, entre autres. Pour travail de copiage.
Machine: Pour machines portatives, entre autres.
Caractéristiques Techniques: Fraise à queue avec corps en acier et tranchants au carbure
rapportés (HW). Avec roulement à billes inférieure de guide, pour travailler sur moule ou
directement sur la pièce à usiner.

MAN Type 1 - Type 1
HW D LC LT S Z Ref.

18 19 51 6 2 A106.018.115.06
19 51 8 2 A106.018.115.08

Type 2 - Type 2
D LC LT S Z Ref.
12,7 12,7 56 6 2 A102.912.112.06
12,7 60 8 2 A102.912.112.08
12,7 25,4 67 6 2 A102.912.125.06
25,4 71 8 2 A102.912.125.08

Type 3 - Type 3
D LC LT S Z T Ref.
max
31,8 12,7 51,5 6 2 9,5 A103.931.112.06
12,7 55 8 2 9,5 A103.931.112.08
n máx.: 18.000-30.000 rpm

Spare parts - Pièces de rechange
Dim. Ref.
Ball bearing - Roulement 12,7x5x4,7 701.053
Screw - Vis 1/8W 705.501
Wrench - Clé 3/32” 706.161

284 www.frezite.com
