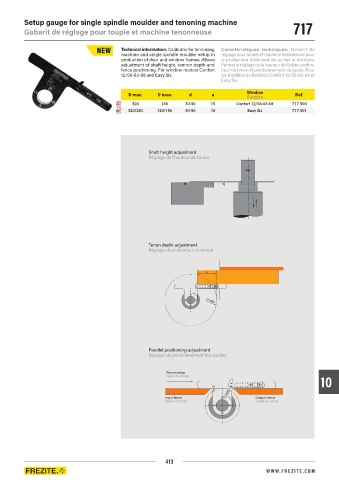

Setup gauge for single spindle moulder and tenoning machine 717
Gabarit de réglage pour toupie et machine tenonneuse

Technical information: Calibrator for tennoning Caractéristiques techniques: Gabarit de
machine and single spindle moulder setup in réglage pour toupie et machine tenonneuse pour
production of door and window frames. Allows la production d’élément de portes et fenêtres.
adjustment of shaft height, tennon depth and Permet le réglage de la hauteur de l’arbre, profon-
fence positioning. For window models Confort deur du tenon et positionnement du guide. Pour
12/56-63-68 and Easy Six. les modèles de fenêtres Confort 12/56-63-68 et
Easy Six.

Window
D max. D base d a Ref.
Fenêtre
320 140 30-50 15 Confort 12/56-63-68 717.500
320/284 120/156 30-50 10 Easy Six 717.501

Shaft height adjustment
Réglage de l'hauteur de l'arbre

a

Tenon depht adjustment
Réglage de profondeur du tenon

x

D máx.

Parallel positioning adjustment
Réglage de positionnement des guides

Fence setup
10
Sens d'usinage
1
D base
Input fence Output fence
Guide d'entrée Guide de sortie

413
