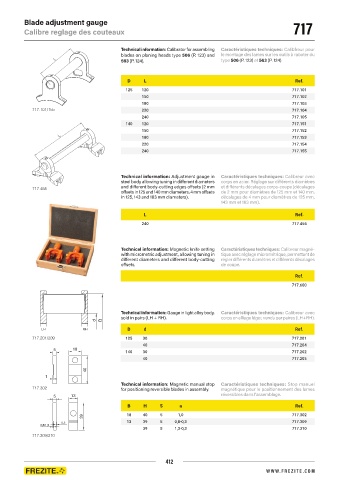

Blade adjustment gauge 717
Calibre reglage des couteaux

Technical information: Calibrator for assembling Caractéristiques techniques: Calibfreur pour
blades on planing heads type 506 (P. 123) and le montage des lames sur les outils à raboter du
L 563 (P. 124). type 506 (P. 123) et 563 (P. 124).

D L Ref.
125 120 717.101
150 717.102
180 717.103
717.101/155 220 717.104
240 717.105
140 120 717.151
150 717.152
L 180 717.153
220 717.154
240 717.155

Technical information: Adjustment gauge in Caractéristiques techniques: Calibreur avec
steel body allowing tuning in different diameters corps en acier. Réglage sur différents diamètres
717.455 and different body-cutting edges offsets (2 mm et différents décalages corps-coupe (décalages
offsets in 125 and 140 mm diameters, 4 mm offsets de 2 mm pour diamètres de 125 mm et 140 mm,
in 125, 143 and 163 mm diameters). décalages de 4 mm pour diamètres de 125 mm,
143 mm et 163 mm).
L Ref.
240 717.455

Technical information: Magnetic knife setting Caractéristiques techniques: Calibreur magné-
with micrometric adjustment, allowing tuning in tique avec réglage micrométrique, permettant de
different diameters and different body-cutting régler différents diamètres et différents décalages
offsets. de coupe.
Ref.
717.600

Technical information: Gauge in light alloy body, Caractéristiques techniques: Calibreur avec
sold in pairs (LH + RH). corps en alliage léger, vendu par paires (LH+RH).

D d Ref.
717.201/209 125 30 717.201
40 717.204
5 18
140 30 717.202
40 717.205

40
1
Technical information: Magnetic manual stop Caractéristiques techniques: Stop manuel
717.302 for positioning reversible blades in assembly. magnétique pour le positionnement des lames
5 13 réversibles dans l'assemblage.
B H S a Ref.

39 18 40 5 1,0 717.302
0,3 13 39 5 0,8-0,3 717.309
0,8/1,3
39 5 1,3-0,3 717.310
717.309/310

412
