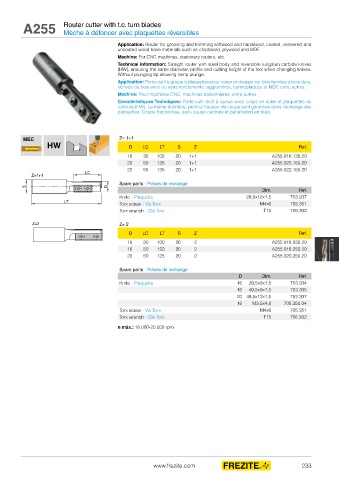

A255 Router cutter with t.c. turn blades
Mèche à défoncer avec plaquettes réversibles

Application: Router for grooving and trimming softwood and hardwood, coated, veneered and
uncoated wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, etc.
Technical information: Straight router with steel body and reversible tungsten carbide knives
(HW), ensuring the same diameter, profile and cutting height of the tool when changing knives.
Without plunging tip allowing ramp plunge.
Application: Porte-outil à queue à plaquettes pour rainer et dresser sur bois tendres a bois durs,
dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Porte-outil droit à queue avec corps en acier et plaquettes au
carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans l’échange des
plaquettes. Coupe fractionnée, sans coupe centrale et pénétration en biais.

MEC Z= 1+1
HW D LC LT S Z Ref.

16 35 105 20 1+1 A255.016.135.20
20 50 125 20 1+1 A255.020.150.20
22 55 135 20 1+1 A255.022.155.20
Z=1+1
Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette 29,5x12x1,5 753.207
Torx screw - Vis Torx M4x6 705.351
Torx wrench - Clé Torx T15 706.302
Z=2 Z= 2
D LC LT S Z Ref.
16 30 100 20 2 A255.016.230.20
16 50 120 20 2 A255.016.250.20
20 50 125 20 2 A255.020.250.20

Spare parts - Pièces de rechange
D Dim. Ref.
Knife - Plaquette 16 29,5x9x1,5 753.204
16 49,5x9x1,5 753.305
20 49,5x12x1,5 753.307
16 M3,5x4,8 705.350.04
Torx screw - Vis Torx M4x6 705.351
Torx wrench - Clé Torx T15 706.302
n máx.: 16.000-20.000 rpm

www.frezite.com 233
