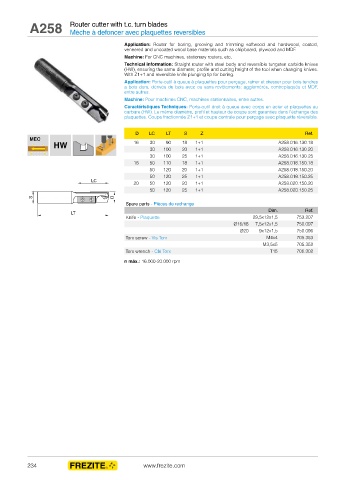

A258 Router cutter with t.c. turn blades
Mèche à defoncer avec plaquettes reversibles

Application: Router for boring, grooving and trimming softwood and hardwood, coated,
veneered and uncoated wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, etc.
Technical information: Straight router with steel body and reversible tungsten carbide knives
(HW), ensuring the same diameter, profile and cutting height of the tool when changing knives.
With Z1+1 and reversible knife plunging tip for boring.
Application: Porte-outil à queue à plaquettes pour perçage, rainer et dresser pour bois tendres
a bois durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et MDF,
entre autres.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Porte-outil droit à queue avec corps en acier et plaquettes au
carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans l’échange des
plaquettes. Coupe fractionnée Z1+1 et coupe centrale pour perçage avec plaquette réversible.

D LC LT S Z Ref.
MEC
HW 16 30 90 18 1+1 A258.016.130.18
30 100 20 1+1 A258.016.130.20
30 100 25 1+1 A258.016.130.25
18 50 110 18 1+1 A258.018.150.18
50 120 20 1+1 A258.018.150.20
50 120 25 1+1 A258.018.150.25
LC
20 50 120 20 1+1 A258.020.150.20
50 120 25 1+1 A258.020.150.25
S D
Spare parts - Pièces de rechange
LT Dim. Ref.
Knife - Plaquette 29,5x12x1,5 753.207
Ø16/18 7,5x12x1,5 750.097
Ø20 9x12x1,5 750.096
Torx screw - Vis Torx M4x4 705.353
M3,5x5 705.352
Torx wrench - Clé Torx T15 706.302

n máx.: 16.000-20.000 rpm
