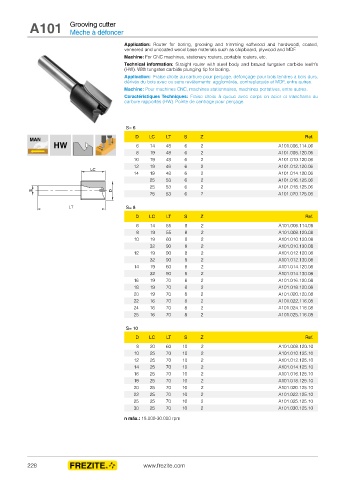

A101 Grooving cutter
Mèche à défoncer

Application: Router for boring, grooving and trimming softwood and hardwood, coated,
veneered and uncoated wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Straight router with steel body and brazed tungsten carbide teeth’s
(HW). With tungsten carbide plunging tip for boring.
Application: Fraise droite au carbure pour perçage, défonçage pour bois tendres a bois durs,
dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Fraise droite à queue avec corps en acier et tranchants au
carbure rapportés (HW). Pointe de centrage pour perçage.

S= 6

MAN D LC LT S Z Ref.
HW 6 14 48 6 2 A101.006.114.06
8 19 48 6 2 A101.008.120.06
10 19 48 6 2 A101.010.120.06
12 19 46 6 2 A101.012.120.06
14 19 48 6 2 A101.014.120.06
25 53 6 2 A101.016.125.06
25 53 6 2 A101.018.125.06
25 53 6 2 A101.020.125.06

S= 8
D LC LT S Z Ref.
6 14 55 8 2 A101.006.114.08
8 19 55 8 2 A101.008.120.08
10 19 60 8 2 A101.010.120.08
32 90 8 2 A101.010.130.08
12 19 90 8 2 A101.012.120.08
32 90 8 2 A101.012.130.08
14 19 60 8 2 A101.014.120.08
32 90 8 2 A101.014.130.08
16 19 70 8 2 A101.016.120.08
18 19 70 8 2 A101.018.120.08
20 19 70 8 2 A101.020.120.08
22 16 70 8 2 A101.022.116.08
24 16 70 8 2 A101.024.116.08
25 16 70 8 2 A101.025.116.08

S= 10
D LC LT S Z Ref.
8 20 60 10 2 A101.008.120.10
10 25 70 10 2 A101.010.125.10
12 25 70 10 2 A101.012.125.10
14 25 70 10 2 A101.014.125.10
16 25 70 10 2 A101.016.125.10
18 25 70 10 2 A101.018.125.10
20 25 70 10 2 A101.020.125.10
22 25 70 10 2 A101.022.125.10
25 25 70 10 2 A101.025.125.10
30 25 70 10 2 A101.030.125.10
n máx.: 18.000-30.000 rpm
