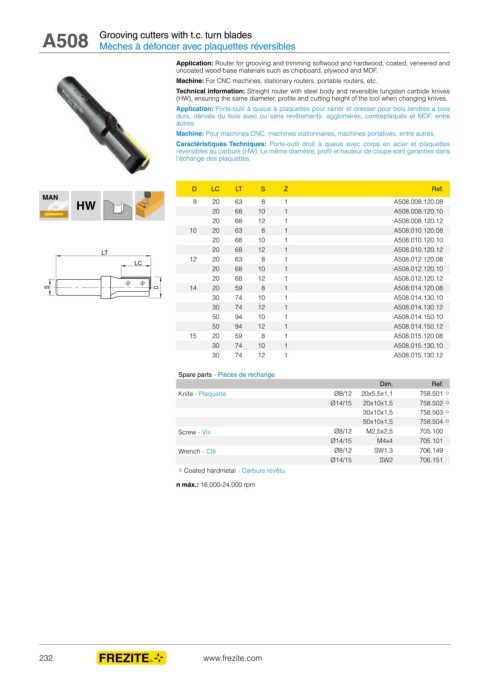

A508 Grooving cutters with t.c. turn blades
Mèches à défoncer avec plaquettes réversibles

Application: Router for grooving and trimming softwood and hardwood, coated, veneered and
uncoated wood base materials such as chipboard, plywood and MDF.
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Straight router with steel body and reversible tungsten carbide knives
(HW), ensuring the same diameter, profile and cutting height of the tool when changing knives.
Application: Porte-outil à queue à plaquettes pour rainer et dresser pour bois tendres a bois
durs, dérivés du bois avec ou sans revêtements: agglomérés, contreplaqués et MDF, entre
autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Porte-outil droit à queue avec corps en acier et plaquettes
réversibles au carbure (HW). Le même diamètre, profil et hauteur de coupe sont garanties dans
l’échange des plaquettes.

D LC LT S Z Ref.
MAN
HW 8 20 63 8 1 A508.008.120.08
20 68 10 1 A508.008.120.10
20 68 12 1 A508.008.120.12
10 20 63 8 1 A508.010.120.08
20 68 10 1 A508.010.120.10
LT 20 68 12 1 A508.010.120.12
LC 12 20 63 8 1 A508.012.120.08
20 68 10 1 A508.012.120.10
20 68 12 1 A508.012.120.12
S D 14 20 59 8 1 A508.014.120.08
30 74 10 1 A508.014.130.10
30 74 12 1 A508.014.130.12
50 94 10 1 A508.014.150.10
50 94 12 1 A508.014.150.12
15 20 59 8 1 A508.015.120.08
30 74 10 1 A508.015.130.10
30 74 12 1 A508.015.130.12

Spare parts - Pièces de rechange
Dim. Ref.
Knife - Plaquette Ø8/12 20x5,5x1,1 758.501 ○
Ø14/15 20x10x1,5 758.502 ○
30x10x1,5 758.503 ○
50x10x1,5 758.504 ○
Screw - Vis Ø8/12 M2,5x2,5 705.100
Ø14/15 M4x4 705.101
Wrench - Clé Ø8/12 SW1,3 706.149
Ø14/15 SW2 706.151
○ Coated hardmetal - Carbure revêtu
n máx.: 16.000-24.000 rpm
