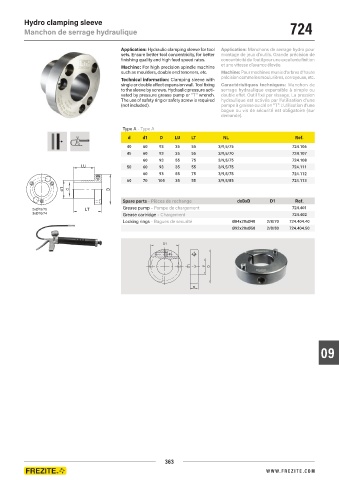

Hydro clamping sleeve 724
Manchon de serrage hydraulique

Application: Hydraulic clamping sleeve for tool Application: Manchons de serrage hydro pour
sets. Ensure better tool concentricity, for better montage de jeux d’outils. Grande précision de
finishing quality and high feed speed rates. concentricité de l’outil pour une excellente finition
et une vitesse d’avance élevée.
Machine: For high precision spindle machine
such as moulders, double end tenoners, etc. Machine: Pour machines munis d’arbres d’haute
précision comme les moulurières, corroyeuse, etc.
Technical information: Clamping sleeve with
single or double effect expansion wall. Tool fixing Caractéristiques techniques: Manchon de
to the sleeve by screws. Hydraulic pressure acti- serrage hydraulique expansible à simple ou
vated by pressure grease pump or "T" wrench. double effet. Outil fixé par vissage. La pression
The use of safety ring or safety screw is required hydraulique est activée par l’utilisation d’une
(not included). pompe à graisse ou clé en "T". L’utilisation d’une
bague ou vis de sécurité est obligatoire (sur
demande).

Type A - Type A
d d1 D LU LT NL Ref.
40 60 93 35 55 3/9,5/75 724.106
45 60 93 35 55 3/9,5/70 724.107
60 93 55 75 3/9,5/75 724.108
LU 50 60 93 35 55 3/9,5/75 724.111
60 93 55 75 3/9,5/75 724.112
60 70 105 35 55 3/9,5/85 724.113

Spare parts - Pièces de rechange dxBxD D1 Ref.
2xØ15/75 Grease pump - Pompe de chargement 724.401
3xØ10/74 Grease cartridge - Chargement 724.402
Locking rings - Bagues de securité Ø84x20xØ40 2/8/70 724.404.40
Ø92x20xØ50 2/8/80 724.404.50
