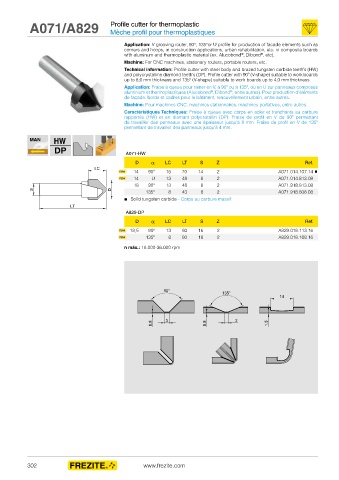

A071/A829 Profile cutter for thermoplastic
Mèche profil pour thermoplastiques

Application: V grooving router, 90°, 135°or U profile for production of facade elements such as
corners and hoops, in construction applications, urban rehabilitation, etc. in composite boards
with aluminum and thermoplastic material (ex. Alucobond , Dibond , etc).
®
®
Machine: For CNC machines, stationary routers, portable routers, etc.
Technical information: Profile cutter with steel body and brazed tungsten carbide teeth’s (HW)
and polycrystalline diamond teeth’s (DP). Profile cutter with 90º (V-shape) suitable to work boards
up to 8,0 mm thickness and 135º (V-shape) suitable to work boards up to 4,0 mm thickness.
Application: Fraise à queue pour rainer en V, à 90º ou à 135º, ou en U sur panneaux composés
®
®
aluminium et thermoplastiques (Alucobond , Dibond , entre autres). Pour production d’éléments
de façade: bords et cadres pour le bâtiment, renouvellement urbain, entre autres.
Machine: Pour machines CNC, machines stationnaires, machines portatives, entre autres.
Caractéristiques Techniques: Fraise à queue avec corps en acier et tranchants au carbure
rapportés (HW) et en diamant polycristallin (DP). Fraise de profil en V de 90º permettant
de travailler des panneaux avec une épaisseur jusqu’à 8 mm. Fraise de profil en V de 135º
permettant de travailler des panneaux jusqu’à 4 mm.
MAN HW
DP A071-HW

D α LC LT S Z Ref.
newi 14 90º 15 70 14 2 A071.014.107.14 ■
newi 14 U 13 48 8 2 A071.014.813.08
18 90º 13 48 8 2 A071.918.813.08
135º 8 43 8 2 A071.918.808.08
■ Solid tungsten carbide - Corps au carbure massif.

A829-DP
D α LC LT S Z Ref.
newi 18,5 90º 13 80 16 2 A829.018.113.16
newi 135º 8 80 16 2 A829.018.108.16
n máx.: 18.000-36.000 rpm

302 www.frezite.com
