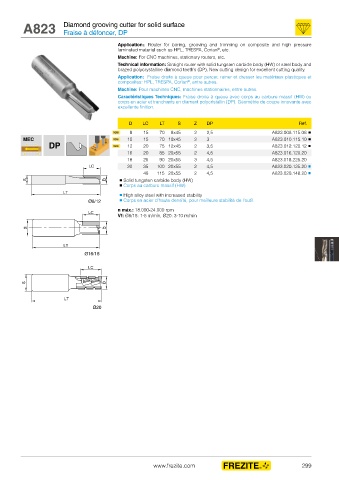

A823 Diamond grooving cutter for solid surface
Fraise à défoncer, DP

Application:: Router for boring, grooving and trimming on composite and high pressure
laminated material such as HPL, TRESPA, Corian , etc.
®
Machine: For CNC machines, stationary routers, etc.
Technical information: Straight router with solid tungsten carbide body (HW) or steel body and
brazed polycrystalline diamond teeth’s (DP). New cutting design for excellent cutting quality.
Application: Fraise droite à queue pour percer, rainer et dresser les matériaux plastiques et
®
composites: HPL, TRESPA, Corian , entre autres.
Machine: Pour machines CNC, machines stationnaires, entre autres.
Caractéristiques Techniques: Fraise droite à queue avec corps au carbure massif (HW) ou
corps en acier et tranchants en diamant polycristallin (DP). Géométrie de coupe innovante avec
excellente finition.

D LC LT S Z DP Ref.
newi 8 15 70 8x45 2 2,5 A823.008.115.08 ■
MEC newi 10 15 70 10x45 2 3 A823.010.115.10 ■
DP newi 12 20 75 12x45 2 3,5 A823.012.120.12 ■
16 20 85 20x55 2 4,5 A823.016.120.20
18 25 90 20x55 3 4,5 A823.018.225.20
20 35 100 20x55 2 4,5 A823.020.135.20 ■
48 115 20x55 2 4,5 A823.020.148.20 ■
■ Solid tungsten carbide body (HW)
■ Corps au carbure massif (HW)
■ High alloy steel with increased stability
Ø8/12 ■ Corps en acier d’haute densité, pour meilleure stabilité de l’outil.
n máx.: 18.000-24.000 rpm
Vf: Ø8/18: 1-5 m/min, Ø20: 3-10 m/min

Ø16/18

Ø20

www.frezite.com 299
